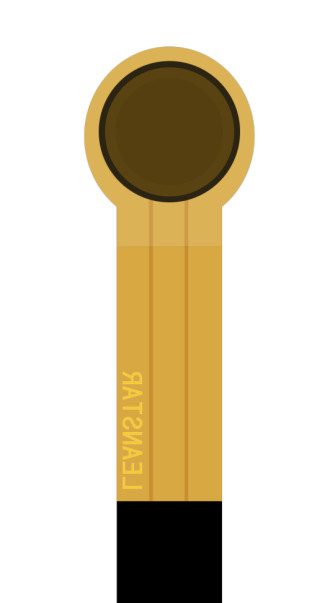

CE ROHS Thin Film Pressure Sensor 0.25mm SI4-G Extreme Sensitive

CE ROHS Capteur de pression à couche mince 0,25 mm SI4-G Extrêmement sensible

Produits - Autres
  • Mettre en évidence

    Capteur de pression à couche mince analogique

    ,

    capteur de pression à couche mince 0

    ,

    25 mm

  • Matériel
    Ploymer
  • Intervalle
    5 kg
  • Modèle Type de sortie
    Capteur analogue
  • Tension de travail
    3.3V
  • Principe de fonctionnement
    Biocapteurs
  • Nom du produit
    Capteurs de pression de la couche mince de SI4-G
  • OEM/ODM
    Soutenu
  • E-mail
    sales@wgsensor.com
  • whatsapp
    +8613333637163
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    WG Sensor™
  • Certification
    CE RoHS
  • Numéro de modèle
    Capteurs de pression de la couche mince de SI4-G
  • Quantité de commande min
    49pcs
  • Prix
    1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
  • Détails d'emballage
    Boîte-cadeau, carton simple
  • Délai de livraison
    5-10 jours de travail
  • Conditions de paiement
    T/T, L/C, Western Union, MoneyGram
  • Capacité d'approvisionnement
    année de /per de 1000000 PCs

CE ROHS Capteur de pression à couche mince 0,25 mm SI4-G Extrêmement sensible

  • CE ROHS Thin Film Pressure Sensor 0.25mm SI4-G Extreme Sensitive
Obtenir le prix Contactez

Réponse extrêmement sensible Capteur de pression à film mince flexible



Définition

Capteur de pression à film mince flexible SI4-Gest un nouveau type de capteur doté de droits de propriété intellectuelle indépendants de la technologie de capteur de pression flexible.résistance à la flexion et haute sensibilité des nano-matériaux fonctionnels flexibles, afin d'obtenir une haute sensibilité de détection de pression.
Le capteur de pression de film flexible est un capteur résistif. La résistance de sortie diminue à mesure que la pression appliquée à la surface du capteur augmente.La pression peut être mesurée par une relation spécifique pression-résistance.
Le capteur de pression de film flexible SI4-G est principalement utilisé dans le déclenchement et la détection de la pression des stylos électroniques.Lorsque l'utilisateur écrit avec le stylo électroniqueAprès traitement par algorithme, la reconnaissance de l'écriture peut être réalisée. , la correction de la posture et d'autres fonctions, le signal peut être recueilli par un circuit simple.


Caractéristiques


Ø Ultrafin, épaisseur inférieure à 0,25 mm

Ø résistance à la flexion

Ø Réaction rapide

Ø Longue durée de vie, testée plus d'un million de fois

Ø Le signal de sortie est facile à détecter

Ø Longueur, taille, emballage, etc. du produit personnalisables.

Ø Paramètres de gamme de capteurs personnalisables


Indice de performance



Modèle SI4-G
Portée 0 à 500 g
Épaisseur ≤ 0,25 mm
Dimension Voir les spécifications et la description des tailles
Point de réponse ≤ 30 g
Répétabilité ± 10% ((50% chargé)
Conséquence ± 20% ((Partie du même modèle)
Hystérésis +10% (RF)+- RFI-)/RF+
Durabilité >Un million de fois
La résistance initiale > 10 MΩ ((Non chargé)
Temps de réponse < 1 ms
Le temps de reprise < 15 ms
Voltage d'essai Valeur typique CC 3,3 V
Température de fonctionnement -20°C ∼ 60°C
RTE Aucun produit
DSE Insensibilité

Fiche de référence des données


Modèle pression/g 50 100 150 200 250 300 350 400 450 500
SIG-4 résistance/KΩ 5.26 3.24 2.47 2.10 1.85 1.66 1.55 1.45 1.38 1.33




Circuit de référence

CE ROHS Capteur de pression à couche mince 0,25 mm SI4-G Extrêmement sensible 0

Instructions



  • SI4-Sensor de pression à film mince flexible est un composant non polaire, il n'y a pas de directionnalité dans le circuit;
  • Lors de l'utilisation, veuillez placer la zone sensible à la pression du capteur sur une surface ferme et plane.dans un état de "réponse" lorsqu'il n'y a pas de pression; dans cet état, la résistance de sortie du capteur peut encore répondre aux variations de pression et la relation correspondante n'est plus applicable à la fiche de référence;
  • Si la surface de support et la surface d'application de la force sont à la fois des surfaces rigides et dures, et que la surface de contact est plus grande que la zone sensible du capteur, en raison de la structure du capteur,la réponse à la pression peut être faible et instable. Un tampon en caoutchouc rond et mou doit être apposé au centre de la zone sensible, le diamètre est légèrement plus petit que la zone sensible,et la surface doit être supérieure à 60% de la surface de la zone sensible;
  • Vous pouvez utiliser du ruban adhésif double face pour fixer le capteur sur la surface de support.Il est recommandé d' utiliser du ruban adhésif à double face de la marque 3M; fournir des services sur mesure;

Une fois que le capteur est soumis à une tension et maintient la pression, la valeur de la résistance de sortie dérive légèrement au fil du temps, généralement dans un laps de temps de 5%.Lors de l'opération d'étalonnage, le temps d'attente après application de la pression est conforme au temps d'attente dans les applications réelles.il est recommandé à l'utilisateur de disposer le capteur selon le scénario d'application réel et de tester les paramètres de dérive par lui-même..

Les annonces

  • Lors de l'utilisation du capteur, essayez de rendre la charge reçue uniforme et évitez tout contact direct avec le capteur par des objets tranchants.
  • L'utilisation à plus longue portée réduit les performances du capteur ou le détruit même.
  • Le capteur est fabriqué en cuivre et en étain, et le plomb peut être soudé selon les besoins.il est recommandé qu'elle ne dépasse pas 300°C, et le temps de contact ne doit pas dépasser 1 seconde, afin d'éviter que la haute température ne fasse fondre et déformer le substrat du film.
