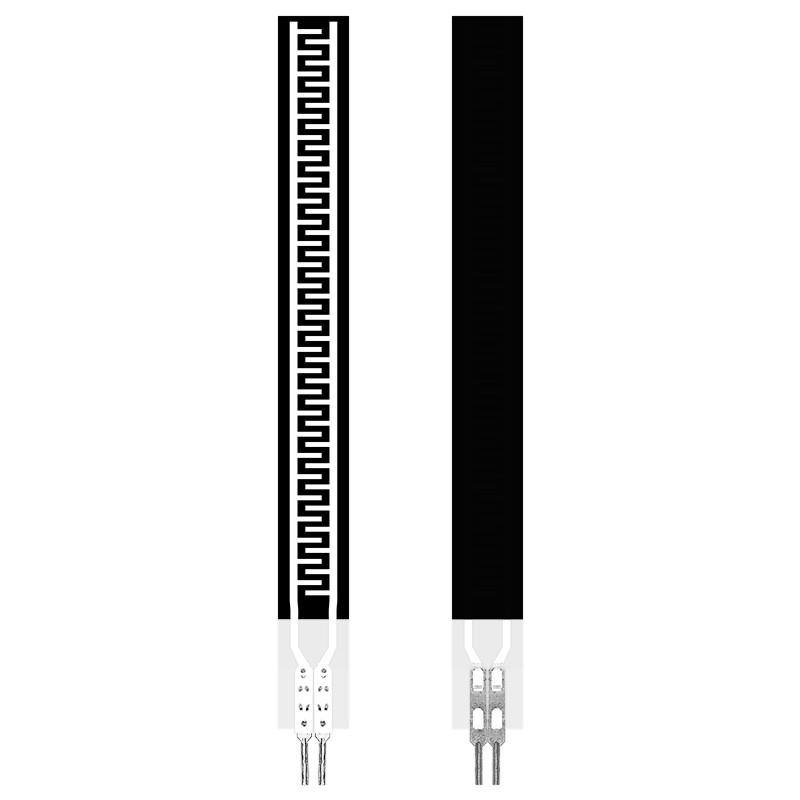

Capteur flexible intelligent ZD10-100 de pression de la couche mince pour la santé
Description
Le capteur flexible de pression de la couche ZD10-100 mince est un nouveau type de capteur avec des juste de propriété intellectuelle indépendants de la technologie des sondes flexible de pression. Il est imprimé sur le matériel mince flexible avec l'adhérence forte, la résistance de recourbement et la sensibilité élevée des matériaux fonctionnels nanos flexibles, afin de réaliser la sensibilité élevée de la détection de pression.
Le capteur flexible de pression de film est un capteur résistif. La résistance de sortie diminue comme pression appliquée à la surface des augmentations de capteur. La pression peut être mesurée par des relations spécifiques de pression-résistance.
ZD10-100 est principalement employé pour la petite détection de pression dans un certain secteur. Son point de réponse est aussi bas qu'au-dessous de 50g, qui peut effectivement détecter le déclencheur de pression et le changement de pression sur la surface du capteur ZD10-100. Peut être très utilisé dans la maison futée, l'électronique grand public, l'électronique automobile et d'autres domaines
Caractéristiques
Ø ultra-mince, épaisseur moins de 0.3mm
Paquet imperméable flexible de Ø
Résistance de recourbement de Ø
Réponse rapide de Ø
La longue durée de Ø, a passé pressant ¢¢test'' de plus de 1 million de fois
Il est facile détecter Ø le signal de sortie
Longueur de produit de Ø, taille, paquet de goupille, etc. personnalisables.
Ø les paramètres de gamme de capteur peut être adapté aux besoins du client
Index de représentation
| Modèle |
ZD10-100 |
| Gamme |
0~500g |
| Épaisseur |
≤0.3mm |
| Dimension |
Voir la description de spécifications et de taille |
| Point1de réponse |
≤50g |
| Répétabilité |
±5% (50%loaded) |
| Cohérence2 |
±15% (série du même modèle) |
| Hystérésis |
+10% (RF+ - RF) /RF+ |
| Longévité |
> un million de fois |
| Résistance initiale |
>10MΩ (Non-chargé) |
| Temps de réponse |
<1ms |
| Temps de résumé |
<15ms |
| Tension d'essai |
C.C typique 3.3V de valeur |
| Température de fonctionnement |
-20℃ | 60℃ |
| IEM |
Aucun produit |
| ESD |
Insensibilité |
Feuille de référence
| Modèle |
Pressure/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistance/KΩ |
10,29 |
5,34 |
3,98 |
3,32 |
2,98 |
2,82 |
2,66 |
2,55 |
2,47 |
2,43 |
Note : La courbe dans l'icône est tirée des données mesurées dans des conditions spécifiques. Les relations de la courbe sont pour la référence seulement. Les données réelles devraient être examinées après installation selon l'application spécifique.
Circuit de référence
Instructions
- Le capteur flexible de la pression ZD10-100 est un composant non polaire, là n'est aucune directionnalité dans le circuit ;
- En employant, placez svp la zone sensible à la pression du capteur sur une entreprise, surface plane. Utilisant le capteur sur une surface incurvée ou irrégulière rendra le capteur au commencement conducteur, c.-à-d., dans un état de « réponse » quand il n'y a aucune pression ; dans cet état, la résistance de sortie de capteur peut encore répondre pour faire pression sur des changements, et les relations correspondantes ne s'appliquent plus à la fiche technique de référence ;
- Si la surface de soutien et la surface d'application de force sont rigides et des surfaces dures, et la surface de contact est plus grande que la taille de capteur (taille 52mm*10mm de zone sensible de capteur), due à la propre structure du capteur, la réponse de pression peut être petite et instable. Une protection en caoutchouc molle ronde doit être apposée au centre de la zone sensible, le diamètre est légèrement plus petit que la zone sensible, et le secteur devrait être plus grand que 60% de la superficie de la zone sensible ;
- Vous pouvez utiliser la bande double face pour fixer le capteur sur la surface de soutien. Prêtez l'attention que la surface de soutien est rangée et propre avant l'empâtage. On lui recommande d'utiliser la bande double face de marque de 3M ; fournissez les services adaptés aux besoins du client ;
- Après que le capteur soit soumis à une contrainte et maintienne la pression, la valeur de résistance de sortie dérivera légèrement au fil du temps, habituellement à moins de 5%. Cette erreur peut être réduite par la méthode de calibrage de synchronisation. Dans l'opération de calibrage, le délai d'attente après application de la pression est compatible au délai d'attente dans des applications réelles. Puisque l'état de force du capteur est différent dans différents scénarios d'application, on lui recommande que l'utilisateur arrangent le capteur selon le scénario réel d'application et examinent les paramètres de dérive seuls.
Annonces
- Quand utilisant le capteur, essayez de faire la charge a reçu également et d'éviter le contact direct avec le capteur par les objets pointus ;
- l'utilisation de Sur-gamme réduira la représentation du capteur ou même détruira le capteur ;
- Le terminal de capteur est fait de matériel de cuivre et plaque en fer blanc, et l'avance peut être soudée selon les besoins. Il convient noter que la température de soudure ne devrait pas être trop haute, il est recommandé qu'il ne devrait pas dépasser 300°C, et le temps de contact ne devrait pas dépasser 1 seconde, afin d'empêcher la haute température de fondre et de déformer le substrat de film.
