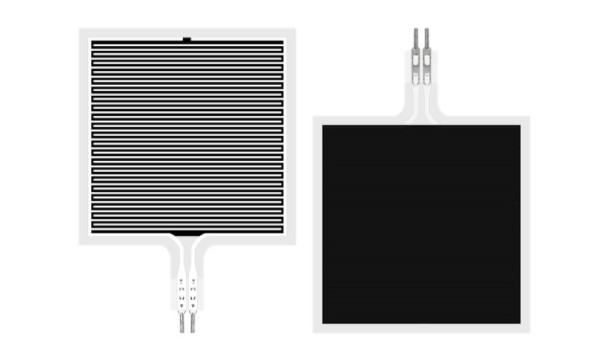

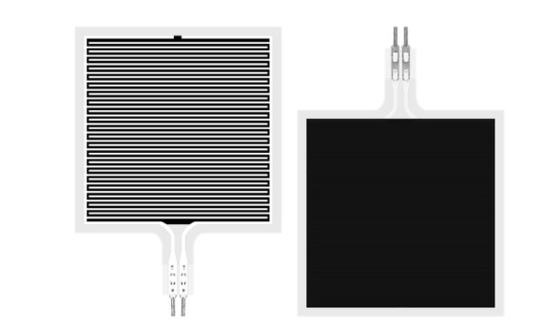

CE ROHS Thin Film Pressure Sensor SF45-65 Ploymer 3.3V

CE ROHS Capteur de pression à couche mince SF45-65 Polymère 3.3V

Produits - Autres
  • Mettre en évidence

    Analogue rapide de pression de la couche mince de réponse

    ,

    Capteurs de pression de la couche mince de Ploymer

    ,

    Capteur analogue de pression de la couche mince

  • Matériel
    Ploymer
  • Gamme
    5kg
  • Modèle Type de sortie
    Capteur analogue
  • Tension locale
    3.3v
  • OEM/ODM
    Soutenu
  • E-mail
    sales@wgsensor.com
  • whatsapp
    +8613333637163
  • Lieu d'origine
    La Chine
  • Nom de marque
    WG Sensor™
  • Certification
    CE RoHS
  • Numéro de modèle
    SF45-65
  • Quantité de commande min
    49pcs
  • Prix
    1-49pcs/4.0USD ~ 50-2000pcs/3.5USD (Negotiable)
  • Détails d'emballage
    Boîte-cadeau, carton simple
  • Délai de livraison
    5-10 jours de travail
  • Conditions de paiement
    T/T, L/C, Western Union, MoneyGram
  • Capacité d'approvisionnement
    année de /per de 1000000 PCs

CE ROHS Capteur de pression à couche mince SF45-65 Polymère 3.3V

  • CE ROHS Thin Film Pressure Sensor SF45-65 Ploymer 3.3V
Obtenir le prix Contactez

Sensor de pression à film mince flexible SF45-65 Réaction rapide Sensor meilleur vie meilleure



Définition

Le capteur de pression à film mince flexible SF45-65 est un nouveau type de capteur qui utilise une technologie de détection de pression flexible dotée de droits de propriété intellectuelle indépendants.Il est imprimé sur des matériaux souples et minces avec une forte adhérence., résistance à la flexion, et des matériaux nano-fonctionnels flexibles à haute sensibilité., de sorte qu'il puisse obtenir une détection de pression à haute sensibilité.

Le capteur de pression de film flexible SF45-65 est un capteur résistif.La pression peut être mesurée par une relation spécifique pression-résistance.

Le capteur de pression de film flexible SF45-65 est un capteur de pression avec une zone sensible carrée.Il convient aux scénarios de mesure de la pression sur des surfaces souples, et peut être largement utilisé dans la maison intelligente, l'électronique grand public, l'électronique automobile, l'équipement médical, le contrôle industriel, les robots intelligents et d'autres domaines.





Caractéristiques



Ø Ultrafin, épaisseur inférieure à 0,4 mm

Ø Résistance à la flexion

Ø Réaction rapide

Ø Longue durée de vie, testée plus d'un million de fois

Ø Le signal de sortie est facile à détecter

Ø La longueur du produit, la taille, l'emballage des broches peuvent être personnalisés, etc.

Ø Les paramètres de la plage des capteurs peuvent être personnalisés.



Indice de performance





Modèle SF45 à SF65
Portée 0 à 5 kg
Épaisseur ≤ 0,4 mm
Dimension Voir les spécifications et la description des tailles
Point de réponse ≤ 30 g
Répétabilité ± 5% ((50% chargé)
Conséquence ±15% (voir les spécifications et la description des tailles)
Hystérésis +10% (RF)+- RFI-)/RF+
Durabilité >Un million de fois
La résistance initiale > 10 MΩ ((Non chargé)
Temps de réponse < 1 ms
Le temps de reprise < 15 ms
Voltage d'essai Valeur typique CC 3,3 V
Température de fonctionnement -20°C à 60°C
RTE Aucun produit
DSE Insensibilité

Fiche de référence des données


Modèle pression/Kgf 0.25 0.5 0.75 1 1.5 2 2.5 3 3.5 4 4.5 5
SF45 à SF65 résistance/KΩ 4.04 1.87 1.17 0.86 0.62 0.46 0.37 0.32 0.27 0.25 0.20 0.17


Circuit de référence

CE ROHS Capteur de pression à couche mince SF45-65 Polymère 3.3V 0

Instructions



SF45-65flexible détecteur de pression à film mince est un composant non polaire, il n'y a pas de directionnalité dans le circuit;

  • Lors de l'utilisation, veuillez placer la zone sensible à la pression du capteur sur une surface ferme et plane.dans un état de "réponse" lorsqu'il n'y a pas de pression; dans cet état, la résistance de sortie du capteur peut encore répondre aux variations de pression et la relation correspondante n'est plus applicable à la fiche de référence;
  • Si la surface de support et la surface d'application de la force sont à la fois des surfaces rigides et dures, et que la surface de contact est plus grande que la zone sensible du capteur, en raison de la structure du capteur,la réponse à la pression peut être faible et instable. Un tampon en caoutchouc rond et mou doit être apposé au centre de la zone sensible, le diamètre est légèrement plus petit que la zone sensible,et la surface doit être supérieure à 60% de la surface de la zone sensible;
  • Vous pouvez utiliser du ruban adhésif double face pour fixer le capteur sur la surface de support.Il est recommandé d' utiliser du ruban adhésif à double face de la marque 3M; fournir des services sur mesure;



Les annonces

  • Lors de l'utilisation du capteur, essayez de rendre la charge reçue uniforme et évitez tout contact direct avec le capteur par des objets tranchants.
  • L'utilisation à plus longue portée réduit les performances du capteur ou le détruit même.
  • Le capteur est fabriqué en cuivre et en étain, et le plomb peut être soudé selon les besoins.il est recommandé qu'elle ne dépasse pas 300°C, et le temps de contact ne doit pas dépasser 1 seconde, afin d'éviter que la haute température ne fasse fondre et déformer le substrat du film.
Détails

CE ROHS Capteur de pression à couche mince SF45-65 Polymère 3.3V 1CE ROHS Capteur de pression à couche mince SF45-65 Polymère 3.3V 2CE ROHS Capteur de pression à couche mince SF45-65 Polymère 3.3V 3
