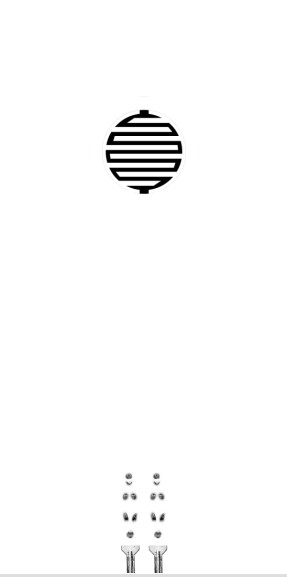

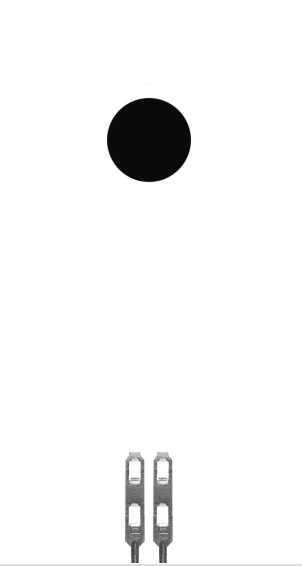

Sensor de pression à film mince flexible intelligent série DF9-40
Définition
Le capteur de pression à film mince flexible de la série DF9-40 est un nouveau type de capteur doté de droits de propriété intellectuelle indépendants de la technologie de capteur de pression flexible.Il est imprimé sur un matériau mince et souple avec une forte adhérence., résistance à la flexion et haute sensibilité des nanomatériaux fonctionnels flexibles, afin d'obtenir une grande sensibilité de détection de pression.
Le capteur de pression à film mince est un capteur résistif. La résistance de sortie diminue à mesure que la pression sur la surface du capteur augmente.La pression peut être mesurée par une relation spécifique pression-résistanceIl est adapté aux scénarios de mesure de la pression sur des surfaces souples et peut être largement utilisé dans lesla maison intelligente, l'électronique grand public, l'électronique automobile, l'équipement médical, le contrôle industriel, les robots intelligents et d'autres domaines.
La série DF9-40 propose actuellement des modèles de 500g, 2kg, 5kg, 10kg, 20kg et d'autres modèles de gamme différents.
Caractéristiques
Ø Ultrafin, épaisseur inférieure à 0,3 mm
Ø Réaction rapide
Ø Longue durée de vie, testée plus d'un million de fois
Ø Le circuit de détection est simple, facile à intégrer et à appliquer
Ø Le profil du capteur peut être personnalisé
Ø Les paramètres de la plage des capteurs peuvent être personnalisés
Ø Authentification RoHS réussie
Paramètres du produit
| Le logo | Taille (en mm) |
| Longueur | 45.7 |
| Largeur | 10 |
| Zone sensible | φ7.5 |
| La hauteur de la broche | 2.54 |
| La tolérance | 0.2 |
Indice de performance
| Modèle | DF9-40@500 g | DF9-40@2 kg | DF9-40@5 kg | DF9-40@10 kg | DF9-40@20 kg |
| Portée | 0 à 500 g | 0 à 2 kg | 0 à 5 kg | 0 à 10 kg | 0 à 20 kg |
| Épaisseur | ≤ 0,3 mm | ||||
| Dimension | Voir les spécifications et la description des tailles | ||||
| Point de réponsenote1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Répétabilité | ± 5% ((50% chargé) | ||||
| ConséquenceNote n° 2 | ±10% ((Partie du même modèle) | ||||
| Hystérésis | +15% (RF+ - RF-) /RF+ | ||||
| Durabilité | >Un million de fois | ||||
| La résistance initiale | > 10 MΩ ((Non chargé) | ||||
| Temps de réponse | < 1 ms | ||||
| Le temps de reprise | > 15 ms | ||||
| Voltage d'essai | Valeur typique CC 3,3 V | ||||
| Température de fonctionnement | -20°C à 60°C | ||||
| RTE | Aucun produit | ||||
| DSE | Insensibilité | ||||
Fiche de référence des données
|
Modèle: DF9-40@500 g |
Modèle: DF9-40@2 kg |
Modèle: DF9-40@5 kg |
Modèle: DF9-40@10 kg |
Modèle: DF9-40@20 kg |
|||||
| pression/kg | résistance/kΩ | pression/kg | résistance/kΩ | pression/kg | résistance/kΩ | pression/kg | résistance/kΩ | pression/kg | résistance/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
