Capteur de pression de film flexible intelligent Capteur multipoint de type varistance de semelle intérieure intelligente
La description
Capteur de pression à film flexible ZNX-01est un nouveau type de capteur qui utilise une technologie de détection de pression flexible avec des droits de propriété intellectuelle indépendants.Il imprime des matériaux nano-fonctionnels flexibles avec une forte adhérence, une résistance à la flexion et une sensibilité élevée sur des matériaux flexibles et légers., Afin qu'il puisse réaliser une détection à haute sensibilité de la distribution de la pression plantaire.
Le capteur de pression à film flexible ZNX-01 est un capteur résistif.La résistance de sortie diminue à mesure que la pression appliquée à la surface du capteur augmente.Grâce à une relation pression-résistance spécifique, la pression peut être mesurée.Réglez le capteur ZNX-01 Pour la semelle, il peut détecter la pression plantaire lorsque le corps humain est debout et marche, et les données de détection peuvent être utilisées pour l'analyse de la pression plantaire.
Fonctionnalités
Ø Ultra-doux, épaisseur inférieure à 0,3 mm
Ø Facile à intégrer
Ø Vitesse de réponse rapide et haute résolution
ØLongue durée de vie, passé le test de presse de plus d'un million de fois
Ø Le signal de sortie est facile à détecter
Ø Imperméable, étanche à l'humidité, respirant
Index des performances
| Modèle | ZNX-01 |
| Intervalle | 0~10kg |
| Épaisseur | ≤0.45mm |
| Dimension | Voir la description de la spécification de taille (personnalisable) |
| Point de réponseRemarque1 | ≤400g |
| Durabilité | ＞Un million de fois |
| Résistance initiale | > 10MΩ (non chargé) |
| Temps de réponse | <1ms |
| Heure de reprise | <15 ms |
| Tension d'essai | Valeur typique CC 3,3 V |
| Température de fonctionnement | -20℃ ~ 60℃ |
| EMI | Aucun produit |
| ESD | Insensibilité |

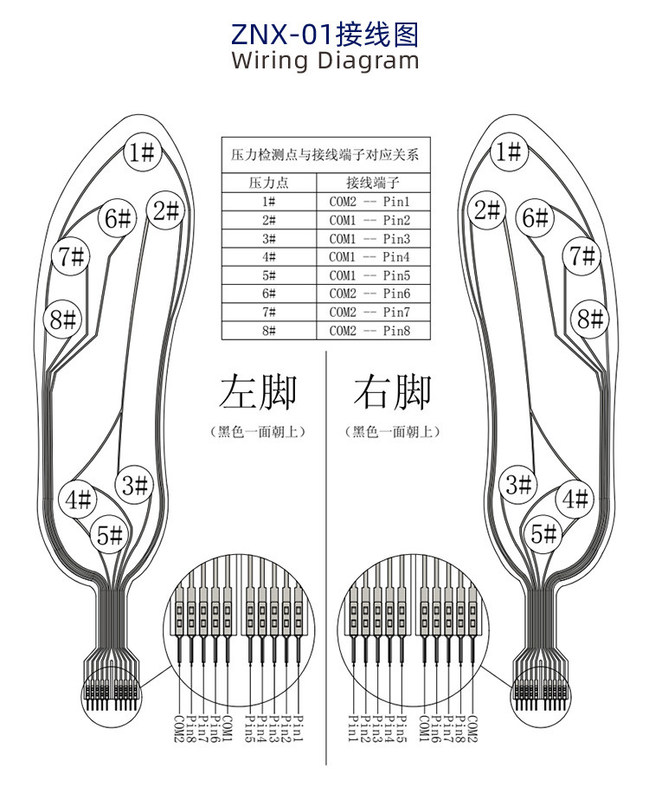

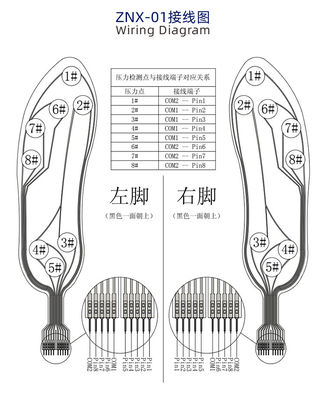

| Logo | longueur | largeur | Zone sensible | Pas de broche | Tolérance |
| Taille(mm) | 307 | 85 | 8*φ20 | 2.54 | 0,2 |
1. Le capteur de pression à couche mince flexible ZNX-01 est un composant non polaire, il n'y a pas de directionnalité dans le circuit. Lors de l'utilisation, veuillez placer la zone sensible à la pression du capteur sur une surface ferme et plane.L'utilisation du capteur sur une surface incurvée ou irrégulière rendra le capteur initialement conducteur, c'est-à-dire dans un état de "réponse" lorsqu'il n'y a pas de pression ;dans cet état, la résistance de sortie du capteur peut toujours répondre aux changements de pression, et la relation correspondante n'est plus applicable à la fiche technique de référence ;
2. Si la surface de support et la surface d'application de la force sont à la fois des surfaces rigides et dures, et que la surface de contact est plus grande que la zone sensible du capteur, en raison de la structure propre du capteur, la réponse de pression peut être faible et instable.Un tampon rond en caoutchouc souple doit être apposé au centre de la zone sensible, le diamètre est légèrement inférieur à la zone sensible et la zone doit être supérieure à 60% de la surface de la zone sensible;
3. Vous pouvez utiliser du ruban adhésif double face pour fixer le capteur sur la surface de support.Faites attention à ce que la surface d'appui soit bien rangée et propre avant de coller.Il est recommandé d'utiliser du ruban adhésif double face de marque 3M ;fournir des services personnalisés ;
4.Une fois que le capteur est sollicité et maintient la pression, la valeur de résistance de sortie dérivera légèrement au fil du temps, généralement dans les 5 %.Cette erreur peut être réduite par la méthode d'étalonnage de synchronisation.Lors de l'opération d'étalonnage, le temps d'attente après l'application de la pression est cohérent avec le temps d'attente dans les applications réelles.Étant donné que l'état de force du capteur est différent dans différents scénarios d'application, il est recommandé à l'utilisateur d'organiser le capteur en fonction du scénario d'application réel et de tester lui-même les paramètres de dérive.
