La meilleure capteur de pression à couche mince flexible réponse rapide SF45-65 pour Pluridisciplinaire
Description

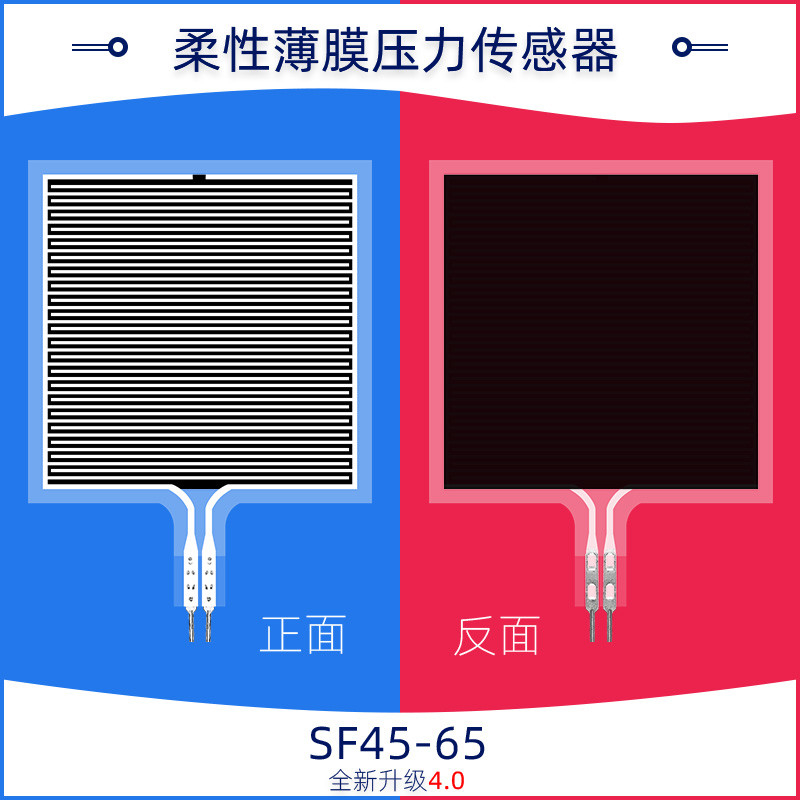

Le capteur de pression à couche mince flexible SF45-65 est un nouveau type de capteur qui emploie la technologie détectrice de pression flexible avec des droites de propriété intellectuelle indépendantes. Il est imprimé sur les matériaux flexibles et minces avec l'adhérence forte, la résistance de recourbement, et les matériaux nano-fonctionnels flexibles de haute sensibilité, de sorte qu'il puisse réaliser la détection de haute-sensibilité de la pression.
Le capteur de pression à film flexible SF45-65 est un capteur résistif. La résistance de sortie diminue comme pression appliquée à la surface des augmentations de capteur. La pression peut être mesurée par des relations spécifiques de pression-résistance.

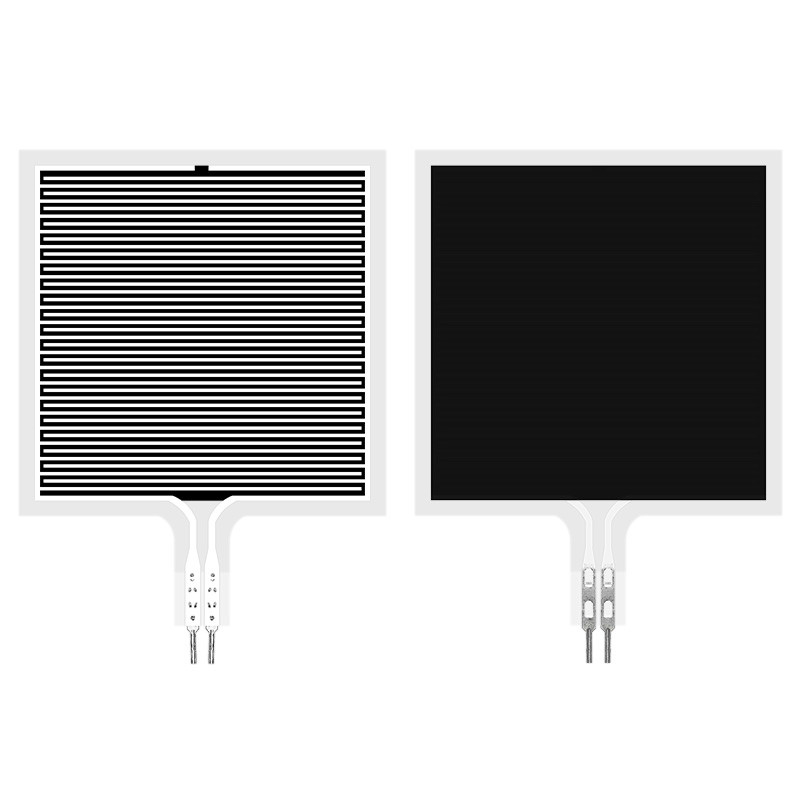

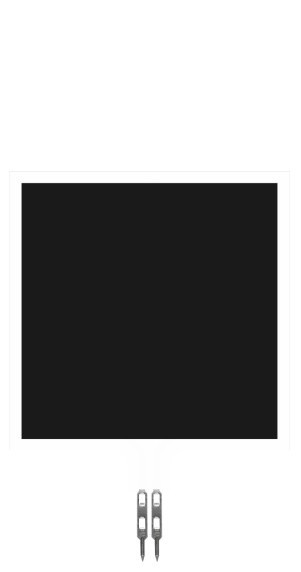

Le capteur de pression à film flexible SF45-65 est un capteur de pression avec une zone sensible carrée. La zone sensible a une taille de 46*46mm et peut mesurer la pression dans 5kg. Il convient aux scénarios de mesure de pression sur les surfaces flexibles, et peut être très utilisé dans la maison futée, l'électronique grand public, l'électronique automobile, le matériel médical, le contrôle industriel, les robots intelligents et d'autres domaines.
Caractéristiques
Ø ultra-mince, épaisseur moins de 0.4mm
Ø Résistance au recourbement
Ø Réponse rapide
La longue durée de vie, a passé pressant test'' de plus de 1 million de fois
Il est facile détecter Ø le signal de sortie
La longueur de produit de Ø, taille, paquet de goupille peut être adaptée aux besoins du client, etc.
Des paramètres de chaîne de capteur de Ø peuvent être adaptés aux besoins du client.
Index de représentation
| Modèle |
SF45-65 |
| Gamme |
0~5kg |
| Épaisseur |
≤0.4mm |
| Dimension |
Voir la description de spécifications et de taille |
| Point de réponse |
≤30g |
| Répétabilité |
±5% (50%loaded) |
| Cohérence |
±15% (voir la description de spécifications et de taille) |
| Hystérésis |
+10% (RF + - RF) /RF+ |
| Longévité |
> un million de fois |
| Résistance initiale |
>10MΩ (Non-chargé) |
| Temps de réponse |
<1ms |
| Temps de résumé |
<15ms |
| Tension d'essai |
C.C typique 3.3V de valeur |
| Température de fonctionnement |
-20℃ ~60℃ |
| IEM |
Aucun produit |
| ESD |
Insensibilité |
| Modèle |
pression/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
resistance/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Circuit de référence
Instructions
Le capteur de pression à couche mince de SF45-65flexible est un composant non polaire, là n'est aucune directionnalité dans le circuit ;
- En employant, placez S.V.P. la zone sensible à la pression du capteur sur une entreprise, surface plane. Utilisant le capteur sur une surface incurvée ou irrégulière rendra le capteur au commencement conducteur, c.-à-d., dans un état de « réponse » quand il n'y a aucune pression ; dans cet état, la résistance de sortie de capteur peut encore répondre pour faire pression sur des changements, et les relations correspondantes ne s'appliquent plus à la fiche technique de référence ;
- Si la surface de soutien et la force appliquant la surface sont rigides et des surfaces dures, et la surface de contact est plus grande que la zone sensible du capteur, due à la propre structure du capteur, la réponse de pression peut être petite et instable. Une protection en caoutchouc molle ronde doit être apposée au centre de la zone sensible, le diamètre est légèrement plus petit que la zone sensible, et le secteur devrait être plus grand que 60% de la superficie de la zone sensible ;
- Vous pouvez utiliser la bande double face pour fixer le capteur sur la surface de soutien. Prêtez l'attention que la surface de soutien est rangée et propre avant l'empâtage. On lui recommande d'utiliser la bande double face de marque de 3M ; fournissez les services adaptés aux besoins du client ;
Annonces
- Quand utilisant le capteur, essayez de faire la charge a reçu également et d'éviter le contact direct avec le capteur par les objets pointus ;
- l'utilisation de Sur-gamme réduira la représentation du capteur ou même détruira le capteur ;
- Le terminal de capteur est fait de matériel de cuivre et plaque en fer blanc, et l'avance peut être soudée selon les besoins. Il convient noter que la température de soudure ne devrait pas être trop haute, il est recommandé qu'il ne devrait pas dépasser 300°C, et le temps de contact ne devrait pas dépasser 1 seconde, afin d'empêcher la haute température de fondre et de déformer le substrat de film.
