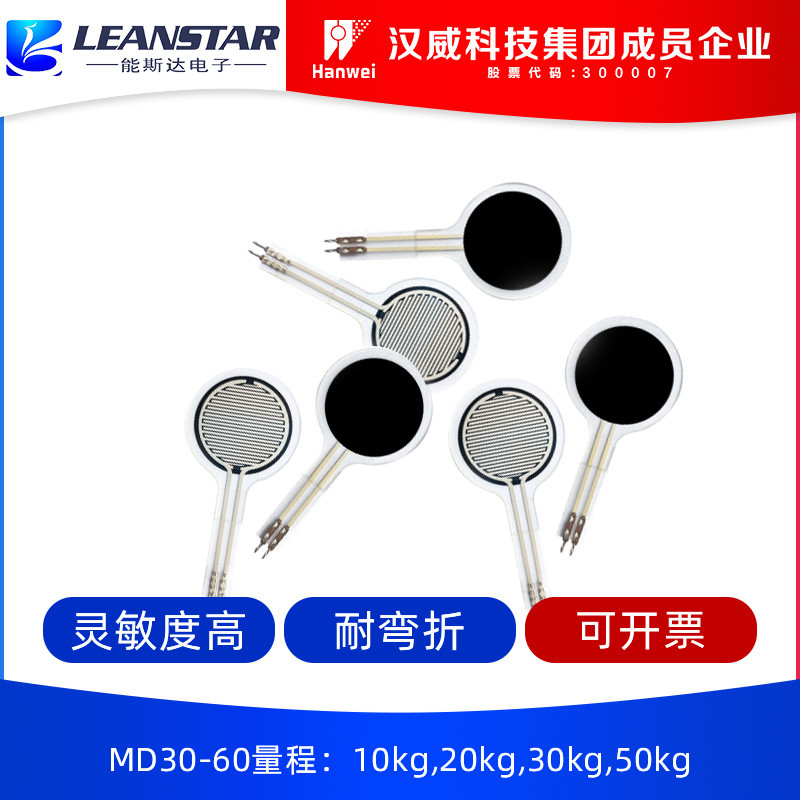

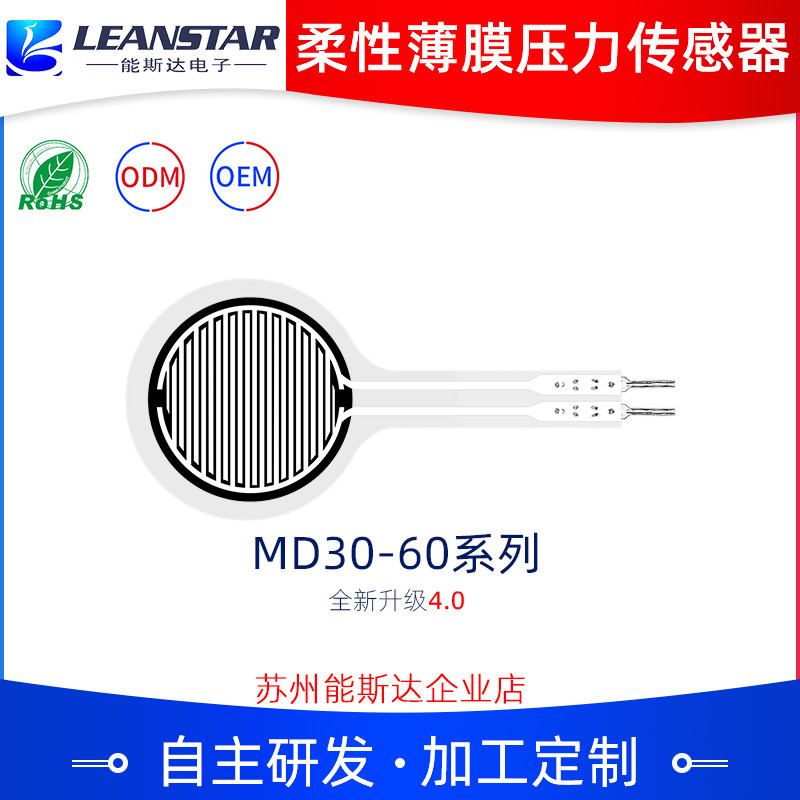

Transducteur de pression fait sur commande de capteurs de pression à couche mince de DC3.3V ZD10-100

• Le capteur flexible de la pression ZD10-100 est un composant non polaire, là n'est aucune directionnalité dans le circuit ;
• En employant, placez svp la zone sensible à la pression du capteur sur une entreprise, surface plane. Utilisant le capteur sur une surface incurvée ou irrégulière rendra le capteur au commencement conducteur, c.-à-d., dans un état de « réponse » quand il n'y a aucune pression ; dans cet état, la résistance de sortie de capteur peut encore répondre pour faire pression sur des changements, et les relations correspondantes ne s'appliquent plus à la fiche technique de référence ;

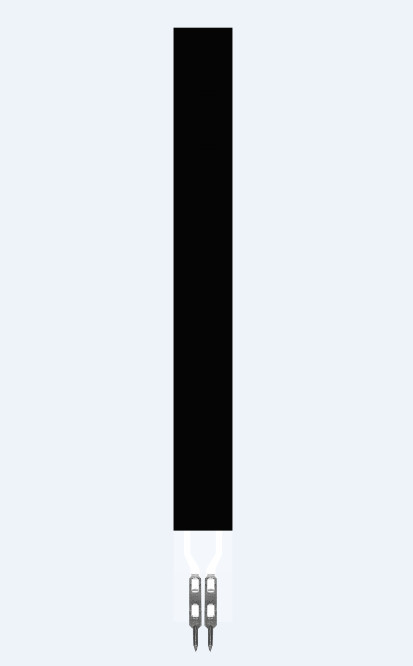

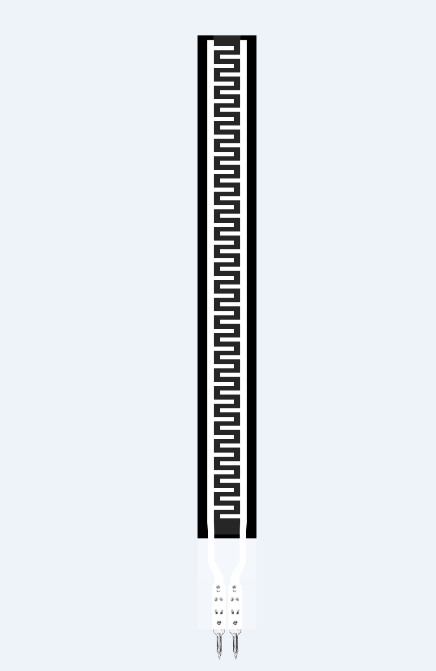

• Si la surface de soutien et la surface d'application de force sont rigides et des surfaces dures, et la surface de contact est plus grande que la taille de capteur (taille 52mm*10mm de zone sensible de capteur), due à la propre structure du capteur, la réponse de pression peut être petite et instable. Une protection en caoutchouc molle ronde doit être apposée au centre de la zone sensible, le diamètre est légèrement plus petit que la zone sensible, et le secteur devrait être plus grand que 60% de la superficie de la zone sensible ;
• Vous pouvez utiliser la bande double face pour fixer le capteur sur la surface de soutien. Prêtez l'attention que la surface de soutien est rangée et propre avant l'empâtage. On lui recommande d'utiliser la bande double face de marque de 3M ; fournissez les services adaptés aux besoins du client ;
• Après que le capteur soit soumis à une contrainte et maintienne la pression, la valeur de résistance de sortie dérivera légèrement au fil du temps, habituellement à moins de 5%. Cette erreur peut être réduite par la méthode de calibrage de synchronisation. Dans l'opération de calibrage, le délai d'attente après application de la pression est compatible au délai d'attente dans des applications réelles. Puisque l'état de force du capteur est différent dans différents scénarios d'application, on lui recommande que l'utilisateur arrangent le capteur selon le scénario réel d'application et examinent les paramètres de dérive seuls.

Annonces

• Quand utilisant le capteur, essayez de recevoir la charge uniforme et d'éviter le touche direct avec le capteur par les objets pointus;
• l'utilisation de Sur-gamme réduira le foctionnement du capteur ou même détruira le capteur ;
• La borne de capteur est fait de matériau étamé en cuivre, et le fil électrique peut être soudé selon les besoins. Faire attention à la température de soudure, ne devrait pas être trop élevée, elle ne devrait pas dépasser 300°C et le temps de touche ne devrait pas dépasser 1 seconde afin d'empêcher de fondre et de déformer le substrat de film.
