Expérience extraordinaire Capteur de pression à couche mince flexible ZD10-100 pour une vie meilleure
La description
Le capteur de pression à couche mince flexible ZD10-100 est un nouveau type de capteur avec des droits de propriété intellectuelle indépendants de la technologie de capteur de pression flexible.Il est imprimé sur un matériau mince flexible avec une forte adhérence, une résistance à la flexion et une sensibilité élevée des matériaux fonctionnels Nano flexibles, de manière à obtenir une sensibilité élevée de détection de pression.
Le capteur de pression à film souple est un capteur résistif.La résistance de sortie diminue à mesure que la pression appliquée à la surface du capteur augmente.La pression peut être mesurée par une relation pression-résistance spécifique.
Le ZD10-100 est principalement utilisé pour la détection de petites pressions dans une certaine zone.Son point de réponse est aussi bas qu'en dessous de 50 g, ce qui peut détecter efficacement le déclencheur de pression et le changement de pression sur la surface du capteur ZD10-100.Peut être largement utilisé dans la maison intelligente, l'électronique grand public, l'électronique automobile et d'autres domaines
Fonctionnalités
Ø Ultra-mince, épaisseur inférieure à 0,3 mm
Ø Emballage étanche flexible
Ø résistance à la flexion
ØRéponse rapide
Ø Longue durée de vie, passé le test de pressage de plus d'un million de fois
Ø Le signal de sortie est facile à détecter
Ø Longueur, taille, paquet de broches personnalisables, etc.
Ø Les paramètres de la plage du capteur peuvent être personnalisés
Index des performances
| Modèle |
ZD10-100 |
| Intervalle |
0~500g |
| Épaisseur |
≤0.3mm |

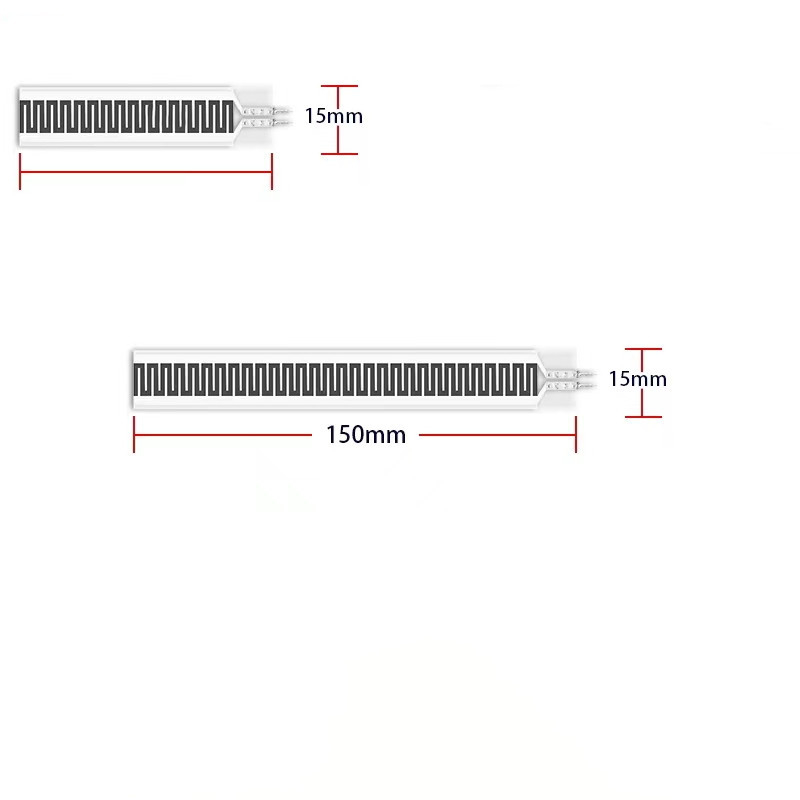

| Dimension |
Voir les spécifications et la description de la taille |
| Point de réponse1 |
≤50g |
| Répétabilité |
±5 % (50 % chargé) |
| Cohérence2 |
±15%(Lot du même modèle) |
| Hystérèse |
+10% (RF+ - RF-)/RF+ |
| Durabilité |
＞Un million de fois |
| Résistance initiale |
> 10MΩ (non chargé) |
| Temps de réponse |
<1 ms |
| Heure de reprise |
<15 ms |
| Tension d'essai |
Valeur typique CC 3,3 V |
| Température de fonctionnement |
-20℃ ~ 60℃ |
| EMI |
Aucun produit |
| ESD |
Insensibilité |
Fiche de référence de données
| Modèle |
Pression/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Résistance/KΩ |
10.29 |
5.34 |
3,98 |
3.32 |
2,98 |
2,82 |
2,66 |
2,55 |
2.47 |
2.43 |
Remarque : La courbe de l'icône est tracée à partir de données mesurées dans des conditions spécifiques.La relation de la courbe est pour référence seulement.Les données réelles doivent être testées après l'installation en fonction de l'application spécifique.
Circuit de référence
Des instructions
- Le capteur de pression flexible ZD10-100 est un composant non polaire, il n'y a pas de directionnalité dans le circuit ;
- Lors de l'utilisation, veuillez placer la zone sensible à la pression du capteur sur une surface ferme et plane.L'utilisation du capteur sur une surface incurvée ou irrégulière rendra le capteur initialement conducteur, c'est-à-dire dans un état de "réponse" lorsqu'il n'y a pas de pression ;dans cet état, la résistance de sortie du capteur peut toujours répondre aux changements de pression, et la relation correspondante n'est plus applicable à la fiche technique de référence ;
- Si la surface de support et la surface d'application de la force sont à la fois des surfaces rigides et dures, et que la surface de contact est supérieure à la taille du capteur (taille de la zone sensible du capteur 52 mm * 10 mm), en raison de la structure propre du capteur, la réponse de pression peut être petite et instable.Un tampon rond en caoutchouc souple doit être apposé au centre de la zone sensible, le diamètre est légèrement inférieur à la zone sensible et la zone doit être supérieure à 60% de la surface de la zone sensible;
- Vous pouvez utiliser du ruban adhésif double face pour fixer le capteur sur la surface de support.Faites attention à ce que la surface d'appui soit bien rangée et propre avant de coller.Il est recommandé d'utiliser du ruban adhésif double face de marque 3M ;fournir des services personnalisés ;
- Une fois que le capteur est sollicité et maintient la pression, la valeur de résistance de sortie dérivera légèrement au fil du temps, généralement dans les 5 %.Cette erreur peut être réduite par la méthode d'étalonnage de synchronisation.Lors de l'opération d'étalonnage, le temps d'attente après l'application de la pression est cohérent avec le temps d'attente dans les applications réelles.Étant donné que l'état de force du capteur est différent dans différents scénarios d'application, il est recommandé à l'utilisateur d'organiser le capteur en fonction du scénario d'application réel et de tester lui-même les paramètres de dérive.
Annonces
- Lors de l'utilisation du capteur, essayez de faire en sorte que la charge soit reçue uniformément et évitez tout contact direct avec le capteur par des objets pointus ;
- Une utilisation hors plage réduira les performances du capteur ou même détruira le capteur ;
- La borne du capteur est en cuivre et en matériau étamé, et le plomb peut être soudé selon les besoins.Il convient de noter que la température de soudure ne doit pas être trop élevée, il est recommandé qu'elle ne dépasse pas 300 ° C et que le temps de contact ne dépasse pas 1 seconde, afin d'empêcher la température élevée de fondre et de déformer le substrat de film .
