capteurs de pression à couche mince de 0.3mm adaptée aux besoins du client d'ESD

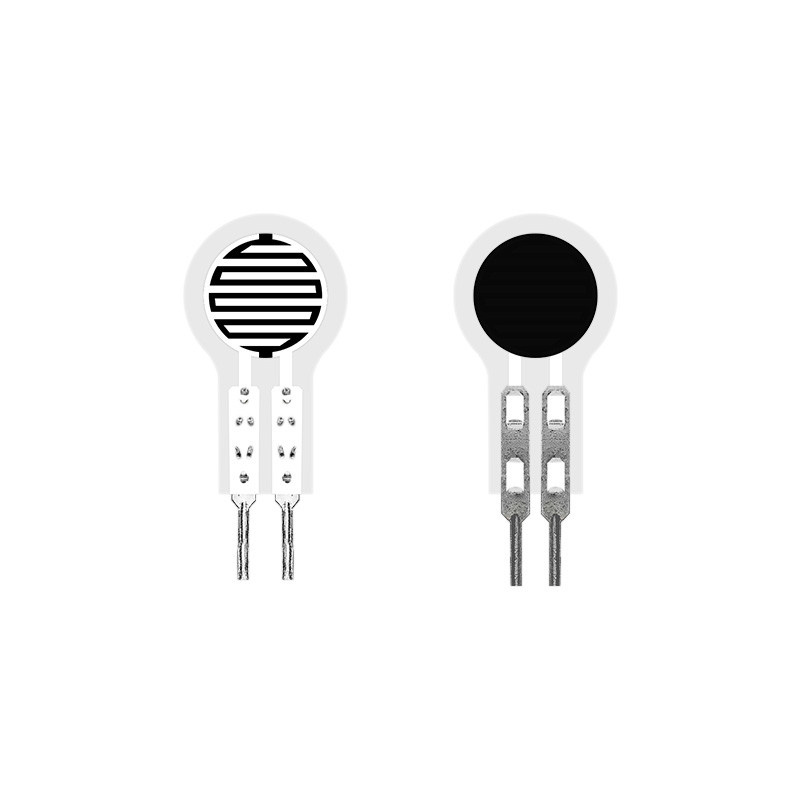

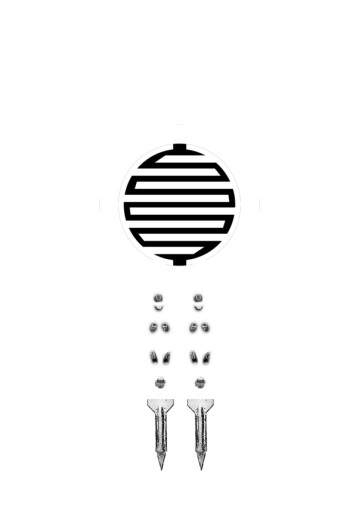

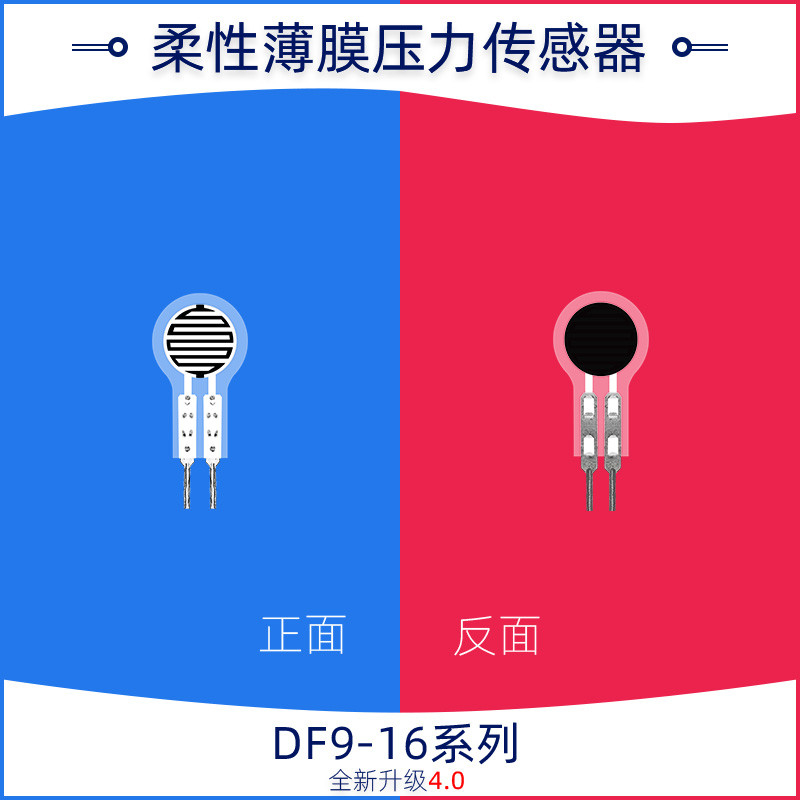

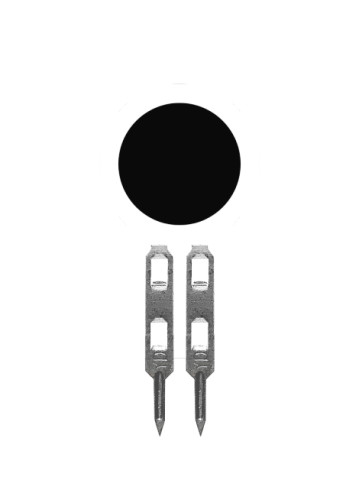

DF9-16 Série du capteur de pression à couche mince flexible de conception pour la meilleure vie

Description

la série du capteur de pression à couche mince flexible  DF9-16 est un nouveau type de capteur avec des juste de propriété intellectuelle indépendants de la technologie des sondes flexible de pression. Il est imprimé sur le matériel mince flexible avec l'adhérence forte, la résistance de recourbement et la sensibilité élevée des matériaux fonctionnels nanos flexibles, afin de réaliser la sensibilité élevée de la détection de pression.

Le capteur de pression à couche mince est résistif. La résistance de sortie diminue comme pression sur les augmentations de surface de capteur. La pression peut être mesurée par des relations spécifiques de pression-résistance. Il convient aux scénarios de mesure de pression sur les surfaces flexibles, et peut être très utilisé dans la maison intellignet, l'électronique grand public, l'électronique automobile, le matériel médical, le contrôle industriel, les robots intelligents et d'autres domaines.
La série DF9-16 a actuellement 500g, 2kg, 5kg, 10kg, 20kg et d'autres différents modèles de gamme.

Caractéristiques


Ø ultra-mince, épaisseur moins de 0.3mm

Réponse rapide de Ø

La longue durée de Ø, a passé pressant ¢¢test'' de plus de 1 million de fois

Ø le circuit de détection est simple, facile à intégrer et s'appliquer

Le profil de capteur de Ø peut être adapté aux besoins du client

Ø les paramètres de gamme de capteur peut être adapté aux besoins du client

Ø a passé l'authentification de RoHS


Paramètres de produit




Index de représentation


Feuille de référence



Modèle : DF9-16@500g		Modèle : DF9-16@2kg		Modèle : DF9-16@5kg		Modèle : DF9-16@10kg		Modèle : DF9-16@20kg
pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ	pressure/kg	resistance/kΩ
0,05	34,87	0,2	11,20	0,5	8,66	1	4,38	2	4,85
0,1	14,87	0,4	6,07	1	4,68	2	3,05	4	3,67
0,2	7,39	0,6	4,31	1,5	3,60	3	2,50	6	3,06
0,25	6,14	0,8	3,43	2	3,11	4	2,20	8	2,73
0,3	5,19	1	2,97	2,5	2,78	5	2,00	10	2,55
0,4	4,37	1,2	2,67	3	2,55	6	1,85	12	2,43
0,5	3,77	1,4	2,48	3,5	2,36	7	1,76	14	2,36
		1,6	2,30	4	2,17	8	1,70	16	2,31
		1,8	2,19	4,5	1,98	9	1,63	18	2,27
		2	2,08	5	1,83	10	1,60	20	2,23





Circuit de référence
