Panneau de configuration intelligent sans fil d'alarme d'incendie pour la sécurité du bâtiment, de l'école, l'hôtel (emplacement de 128 points)
Préface

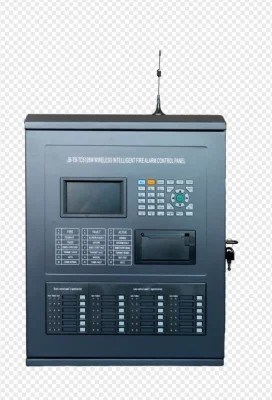

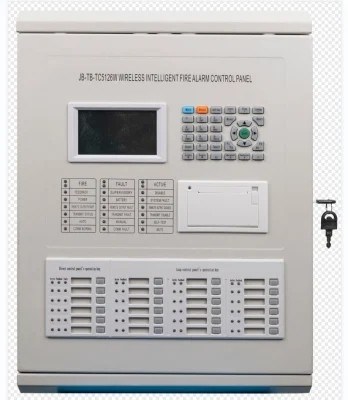

Le panneau de configuration intelligent sans fil d'alarme d'incendie de JB-TB-TC5126W est une nouvelle génération du panneau de configuration sans fil intégré intelligent d'alarme d'incendie conçu et développé sous la pleine enquête de notre société sur la demande du marché de lutte anti-incendie, récapitulant l'expérience d'ingénierie de feu de la société dans l'industrie de lutte anti-incendie depuis de nombreuses années, et la réunion plénière les conditions du panneau de commande de l'alarme d'incendie GB4717-2005, des conditions GA1151-2014 générales pour la fonction sans fil de communication système de contrôle d'alarme d'incendie de système et de feu GB16806-2006 de tringlerie.
Le panneau de comfiguration adopte la structure fixée au mur et la conception modulaire, et a les caractéristiques de la pleine fonction, de la fiabilité élevée et de la configuration flexible. Le système adopte l'affichage d'affichage à cristaux liquides de couleur, il est facile utiliser que, facile à apprendre et employer. Ce panneau de commande peut être relié aux points d'alarme par manière sans fil. JB-TB-TC5126W le panneau de commande intelligent que sans fil d'alarme d'incendie peut être concurrencé avec les détecteurs sans fil de type point de la chaleur, les détecteurs sans fil de smEntere, le MCP, les détecteurs sans fil de gaz combustible, etc. a produit par notre société au besoin pour répondre aux divers besoins de l'ingénierie de feu. Veuillez lire ce manuel soigneusement avant d'employer et opérer ce panneau de commande. Après la commission et l'acceptation, ce manuel devrait être pris en compte par une personne spéciale et être correctement gardé pour la future référence !

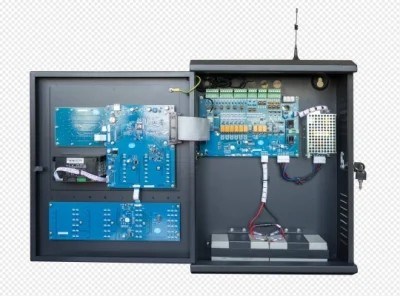

Introduction des composants de panneau de configuration
Afin de vous rendre plus familiarisé avec le panneau de commande, ce qui suit présente brièvement les composantes principales du panneau de configuration :
·Module de commande principale
Le panneau de configuration principal est responsable d'analyser et de traiter les données de l'information transmises par d'autres composants dans le système, et selon les résultats d'analyse de données, commandant d'autres composants dans le système d'exécuter des commandes correspondantes, telles que l'alarme de voix d'orateur de contrôle, etc.
·Module d'affichage
Le composant d'affichage fournit l'interface principale de sortie d'information d'alarme, aussi bien que l'interface quotidienne d'entretien et de question.
·Module principal
Des boutons de Matrix sont utilisés au panneau de commande, qui est très commode pour que les utilisateurs installent et pour maintiennent le système.
·Module d'alimentation
Le module d'alimentation d'énergie assure la puissance pour l'équipement de système entier, et fournit des signaux de défaut de puissance tels que le défaut d'alimentation secteur, le défaut d'alimentation générale et le sousvoltage d'alimentation générale, et a la bonne capacité anti-parasitage.
·Module de la radio 470
Le 470MHzFSK a codé la communication bidirectionnelle peut communiquer avec 32 appareils sans fil.
·Panneau de configuration de boucle
Ce panneau de commande peut être relié à 18 panneaux de commande intelligents de boucle, qui a moins de câblage et de fiabilité élevée. Chaque clé de début et de fin sur le panneau manuel de démarrage de lutte contre le feu peut être associée à n'importe quel équipement d'autobus relié au système par définition, et accomplit le contrôle de début et de fin de l'équipement de tringlerie d'autobus, ainsi résolvant complètement les problèmes inhérents de machiner le câblage, configuration d'équipement et installation et élimination des imperfections du système intégré par tringlerie d'alarme.
·Panneau de configuration direct
Ce panneau de commande peut être équipé du panneau de configuration de commandes directes trifilaire de 6 manières, et a les fonctions de détecter le circuit ouvert et le court-circuit de la ligne de sortie, qui peut garantir la fiabilité de la module de commande elle-même et sa connexion avec l'équipement important au maximum.
Spécifications techniques principales
1 alimentation d'énergie
Approvisionnement d'alimentation secteur : Tension range+10% ~-15% à C.A. 220V (3.5A).
Alimentation d'énergie de secours : batteries de la batterie au plomb 12V/3.3Ah 2.
2 Environnement de fonctionnement
La température : -10℃ ~+55℃.
Humidité : ≤95%, sans condensation.
3 capacités d'équipement
Nombre de boucles : deux boucles sans fil.
Nombre de composants dans chaque boucle : 32 points.
Nombre de segments de réseau : 29.
4 conditions de système de fil
Autobus de BOÎTE : Twisted pair de RVS avec le ≥ 1.0mm de section transversale.
5 paramètres de radiofréquence
Transmettez la puissance : < 20dBm="">
Distance de communication : ≤50m
Bande de fréquence : 470MHz
6 normes d'exécution
Norme exécutive : Panneau de configuration de l'alarme d'incendie GB4717-2005
Conditions générales de GA 1151-2014 pour la fonction sans fil de communication du système d'alarme d'incendie
Système de contrôle de tringlerie du feu GB16806-2006
Défaut et contrôle de traitement de l'information et régulier anormal
| Non. | Défaut | Raison | Solution |
| 1 | Aucun affichage ou affichage anormal après avoir commencé |
A. L'alimentation d'énergie est anormale B. connexion pauvre avec le câble de panneau d'affichage |
A. Vérifiez l'alimentation de l'énergie 24V B. Vérifiez le câble se reliant
|
| 2 | « échec d'alimentation secteur » après avoir commencé |
A. Aucun courant alternatif B. Le fusible à C.A. est brûlé |
A. Vérifiez et reliez le fil à C.A. Fusible de B. Replace AC (voir le label pour des paramètres) |
| 3 | après avoir commencé, « l'échec de réserve » est montré. |
A. L'assurance est cassée Ligne connexion de B. Poor C. Loss ou dommages de batterie |
A. Change le tube de sécurité (voir le label pour des paramètres) B. Open la boîte de puissance et vérifier les connecteurs appropriés Le C. après avoir commencé pendant plus de 8 heures sous l'approvisionnement de courant alternatif, remplacent la batterie si on ne peut pas éliminer le défaut. |
| 4 | ne peut pas enregistrer le panneau d'affichage externe | ligne de communication erreur ou mauvais de connexion |
Vérifiez la ligne électrique et la ligne de communication du panneau d'affichage du feu
|
| 5 | n'imprimez pas |
A. Pas placez pour imprimer dessus B. connexion mauvaise de cable imprimante C. L'imprimante est cassée. |
A. Reset les arrangements B. Vérifiez et reliez bien C. Change l'imprimante |
| 6 | ne répondez non après avoir appuyé sur le bouton manuel |
Statut d'interdiction d'A. Manual Jonction de câble de B. Bad de disquette de démarrage manuelle du feu |
Mode de démarrage d'A. Reset B. Vérifiez et reliez bien |
| 7 | pannes d'équipement |
Séparation d'A.Equipment B. L'équipement est endommagé |
A. Vérifiez la connexion B. Replacement d'équipement
|
| 8 | défaut d'horloge, défaut de stockage, défaut de boucle, etc. |
Interférence d'A. Environmental B. Aging des pièces correspondantes |
A. Vérifiez si fondre est en bon état Le B. informent notre service après vente technique |
